G-AM II Ménard Pressuremeter
The G-AM II 是一种压力计，用于测量土壤和非常软的岩石的原位强度和应力 - 应变特性
描述
G-AM II压力计是评估大多数地面工程问题的高效和经济的仪器.

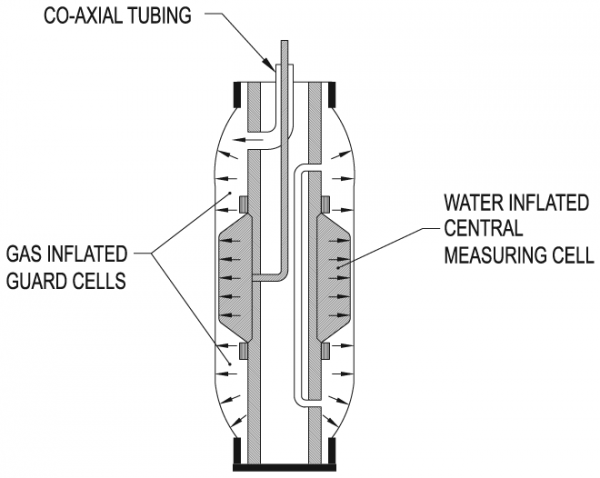

探索带有内部橡胶膜和外部保护套的圆柱形金属主体，以便形成三个独立的电池。中央单元充满水，保护单元充满气体.

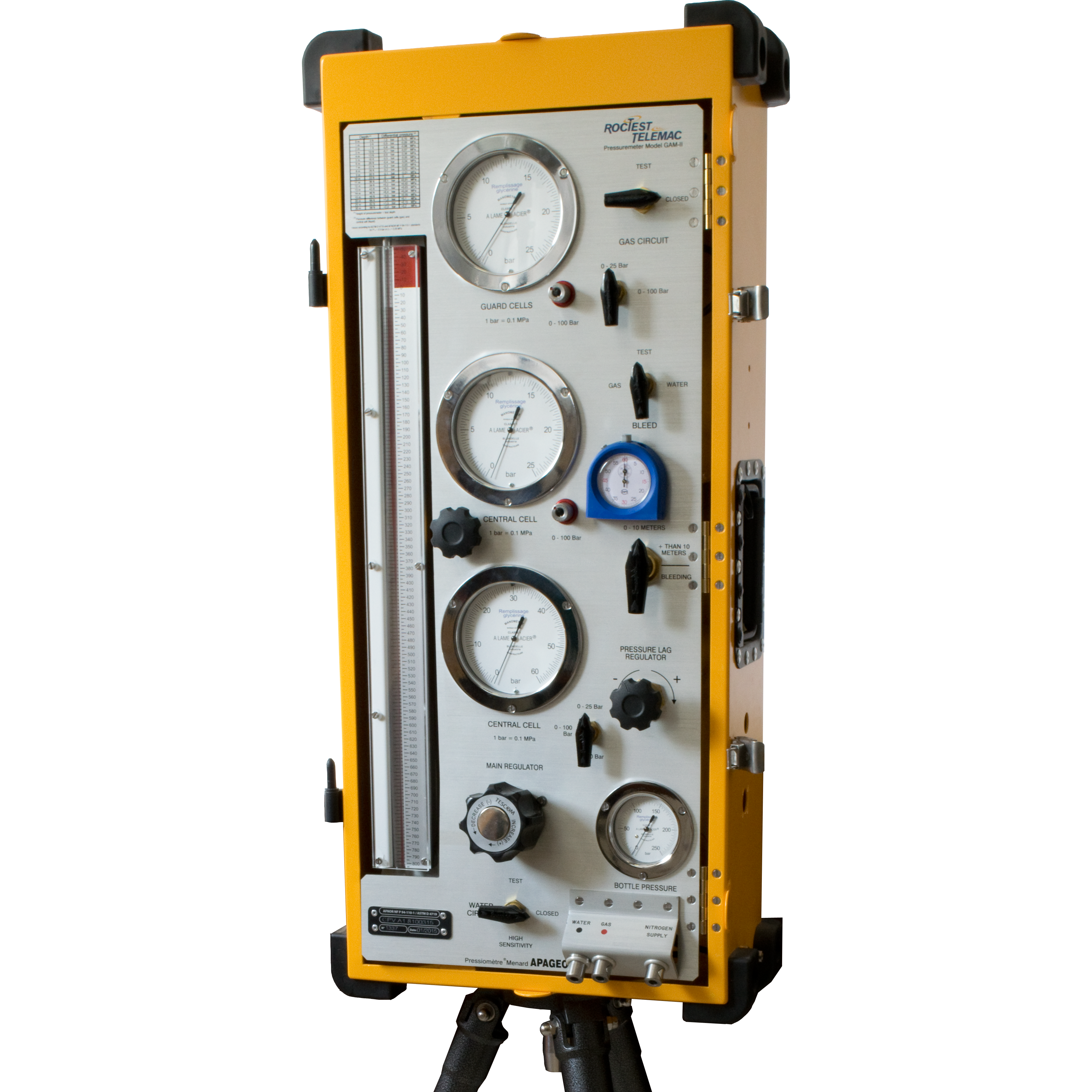

控制单元
此案件容纳了减少和控制施加到探针单元上的压力所需的所有调节器和阀门。它还包含一个向测量单元提供水流的储存器。在观测管上读取测试过程中的体积变化.
控制单元配有0-25，0-6和0-10 MPa的压力表，这是大多数土壤应用所需的范围。提供了两个压力表，消除了精密差压表.
管材
使用同轴管将探头连接到控制器

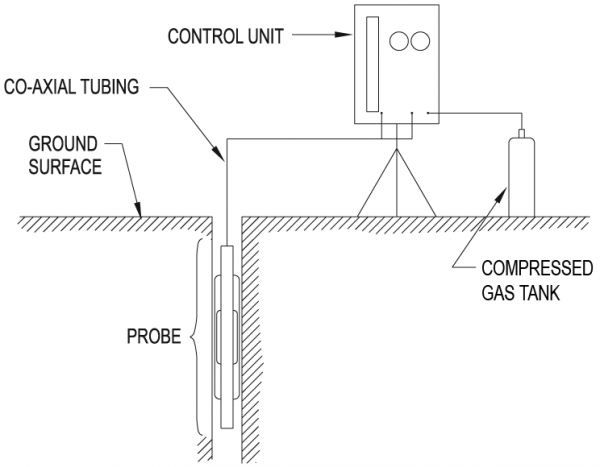

测试程序
通过将探头插入预先钻好的钻孔中或在特殊条件下将探头放入测试深度，并将其驱动至开槽套管内的测试深度。应力控制用于运行测试。对探头施加相同的压力增量并保持不变。在达到每个压力步骤30和60秒后记录体积变化.
测试结果

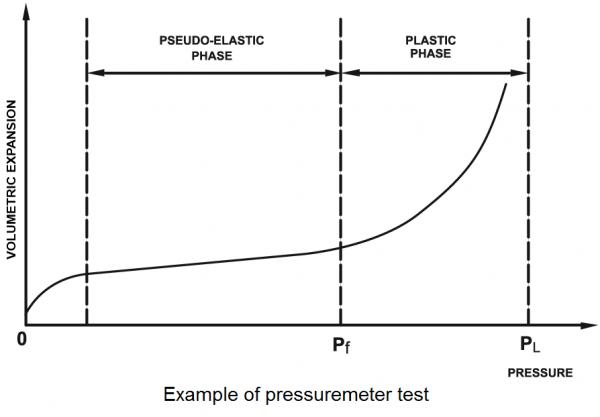

通过将注入体积与压力作图来获得原位应力 - 应变曲线。极限压力PL是故障发生时的压力，它直接反映了承载能力:
Qa = (C/F) × PL
where: Qa = Allowable bearing capacity
C = Shape factor
F = Safety factor
用于计算沉降的变形E的模量由下式给出:
E = (1 + ν) 2V(ΔP/ΔV)
where: ν = Poisson’s ratio
V = Initial cavity volume
ΔP/ΔV = Pressure variation dependent on volume variation
