SM-5 Series Surface Mount Vibrating Wire Strain Gauge
SM-5振弦式应变仪专为监测应变变化而设计，可在材料的弹性模量已知时进行应力评估.
描述

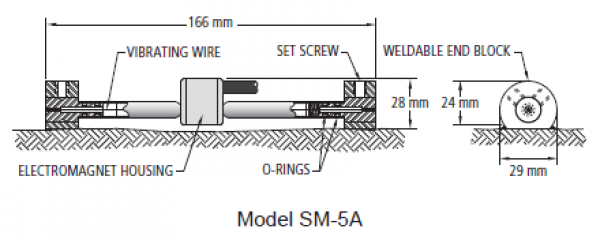

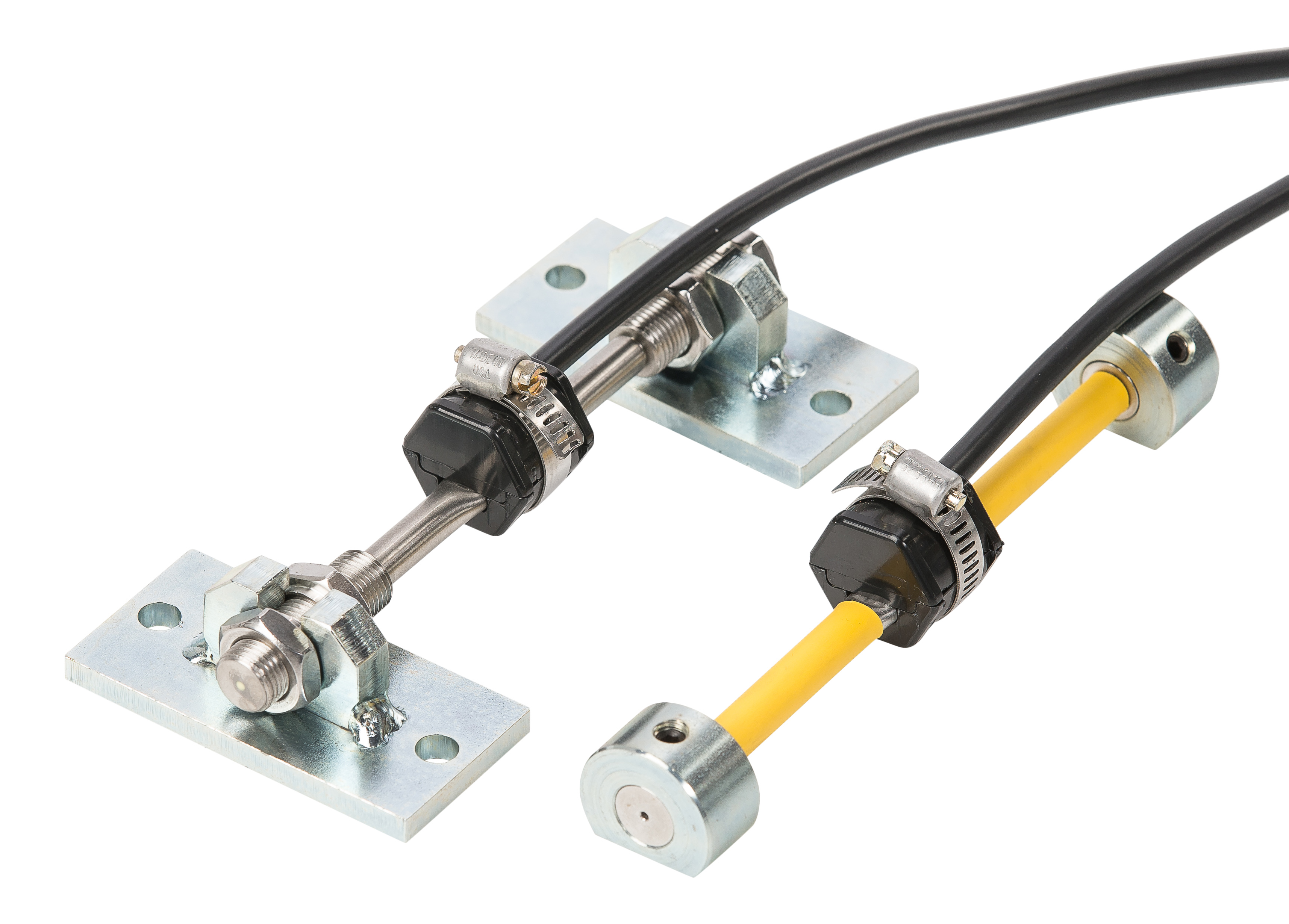

SM-5由两个末端部分组成，由一根保护一段钢丝的管子连接。一个电磁铁被放置在位于管中心的防护罩内。施加在应变仪上的外力改变了电线的张力，从而改变了电磁铁读取的电线的共振频率。 SM-5振弦应变仪有两种型号：SM-5A和SM-5B ，它们的机械支撑不同。两种模型都在两个锚块之间穿线。紧固螺丝SM-5A和六角螺母紧固SM-5B.
除非另有说明，否则仪表张力在出厂时已在中档范围内进行了调整，并且可以稍后由用户根据反向应变方向进行修改。内置的压缩??弹簧可补偿导线张力，并有助于使SM-5成为非常合规的量规。仪器内置的热敏电阻提供温度对材料影响的信息.
安装:
SM-5应变计设计用于快速简便的安装，同时提供多种可能性:
焊接在结构上的锚块
将锚块焊接到螺栓或短的钢筋上，准备用螺栓连接，灌浆或焊接到扩展壳上
一个设置工具，拿着一个哑规，允许两个锚块精确定位.
规格
MODEL SM-5A, SM-5B Range 3000 με Accuracy +/- 0.5% F.S. Resolution with MB-3TL 1 μ? (min.) Operating temperature −20 to +80°C Active gauge length 149 mm (SM-5A)
129 mm (SM-5B)
Thermistor 3kΩ (see model TH-T) Coil resistance 144 Ω Thermal coefficient 11 ppm / °C Electrical cable IRC-41A, IRC-41AP (optional)
