SM-2 Series Miniature Vibrating Wire Strain Gauge
SM-2系列微型振弦应变仪用于测量应变的变化，当材料的弹性模量已知时可以进行应力评估.
描述
描述

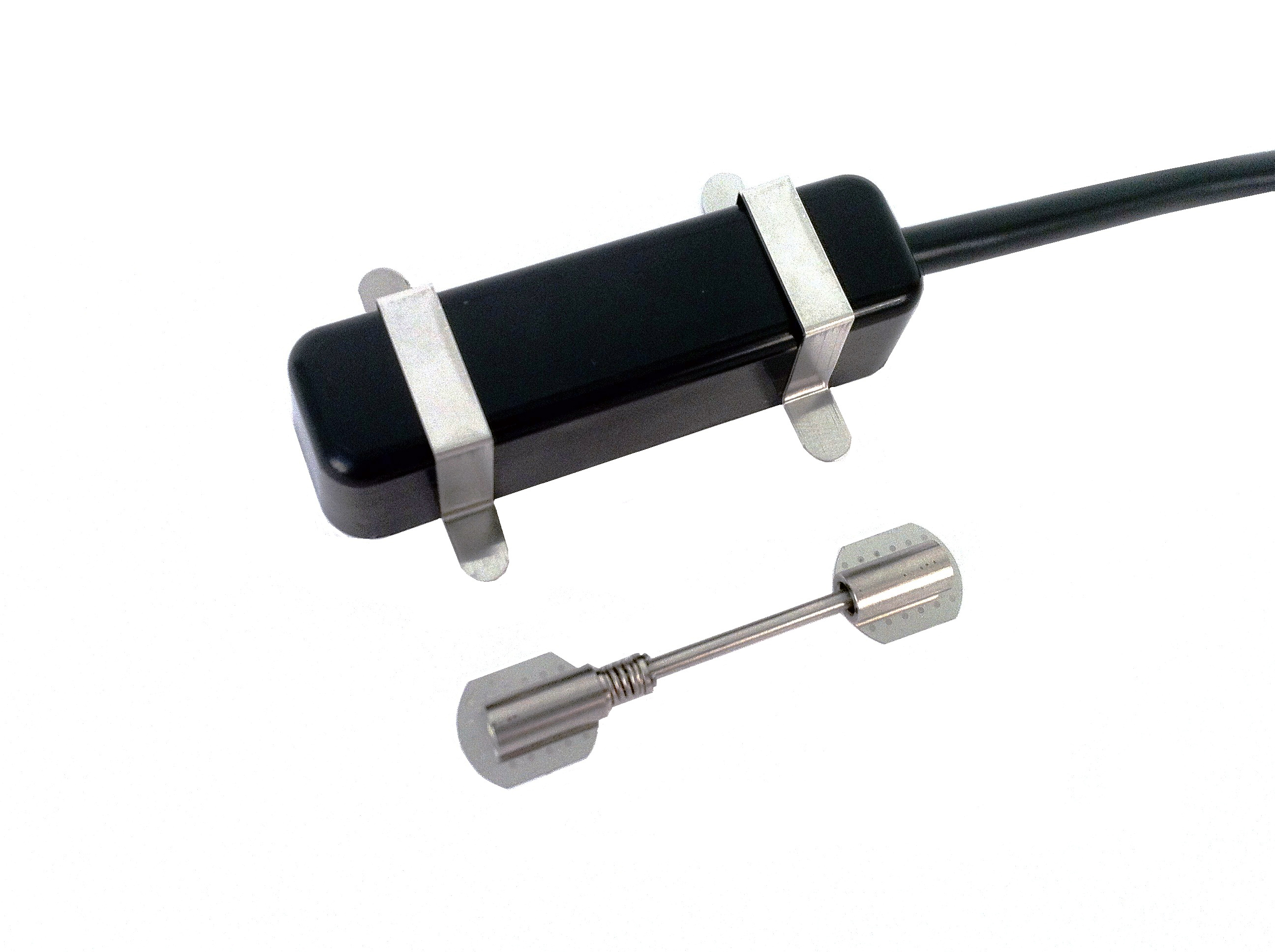

SM-2由一段钢丝张紧在两个端块之间并由连接管保护。施加在端块上的外力改变了导线中的张力，因此它的谐振频率由内置电磁铁读取。 SM-2有两种型号，SM-2W和SM-2A，安装方式不同。SM-2W被设计为点焊在表面上，然后由包含电磁体的保护外壳覆盖。 SM-2A可安装在狭小的狭小空间内。其电磁铁包围连接管.
除非另有规定，否则仪表张力在工厂中档调节。根据预期的应变方向，稍后可以使用量规上的弹簧配件轻松修改张力。这个压缩弹簧补偿了线张力，并有助于使SM-2成为一个非常合规的测量仪。仪器内置的热敏电阻提供温度对材料影响的信息.
安装:
SM-2W量规设计为点焊在平面或曲面上（圆形平面必须垂直于测量轴）。电磁铁外壳与量规分开。它可以在仪表上永久点焊，或者带有读数单元。 SM-2A通常用一个固定螺丝紧固在一个小直径的孔内.
除非另有规定，否则仪表张力在工厂中档调节。根据预期的应变方向，稍后可以使用量规上的弹簧配件轻松修改张力。这个压缩弹簧补偿了线张力，并有助于使SM-2成为一个非常合规的测量仪。仪器内置的热敏电阻提供温度对材料影响的信息.
规格
MODEL SM-2W and SM-2A Range 3000 με Resolution with MB-3TL 0.4 με (min) Accuracy ± 0.5% F.S. Operating temperature −20 to +80°C Active gauge length 50.8 mm Thermistor 3kΩ (see model TH-T) Thermal coefficient 11 ppm\oC Electrical cable IRC-41A, IRC-41AP (optional)
