EVO – Evolution Platform

EVO – Evolution Platform HIGH-ACCURACY STATIC OR DYNAMIC PLUG & PLAY, MODULAR

可靠和高性能的法布里 - 珀羅光纖採集模塊，用於實驗室，土木工程和工業應用。

描述

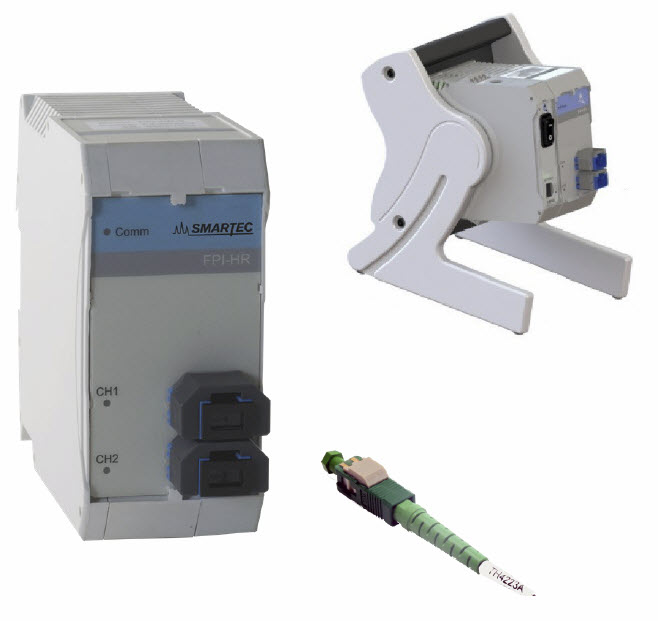

SMARTEC Fabry-Perot fiber-optic 測量儀是圍繞法布里 - 珀羅干涉儀（FPI）設計的。 FPI由兩個彼此相對的反射鏡組成，分隔反射鏡的空間稱為空腔長度。 FPI中反射的光線與腔長完全一致，進行波長調製。 FPI儀表將應變，溫度，壓力和位移轉換為腔體長度變化。 FISO的專利白光交叉相關器提供了一種獨特且強大的方法，以驚人的準確性和線性度進行絕對法布里 - 珀羅腔長度測量，從而一次又一次地提供一致性.

Evolution機箱尺寸，通信能力和速度使其成為實驗室和現場測試環境的理想工具。 Evolution機箱可以容納具有不同通道功能的不同模塊類型，以組合來自單個採集源的結果。模塊容量，通信端口和整體寬度規格因型號而異.

USB通信接口可用於所有機箱。 Evolution軟件支持高達5 k採樣/秒的手動配置和數據採集。外部數據採集系統需要更高的採集速率> 5k採樣/秒（通過模擬輸出連接器獲得全帶寬）

Evolution modules與SCAI智能連接器兼容;這些連接器包含一個帶傳感器校準參數的EEPROM，用於自動配置Evolution平台是一個模塊化概念（DIN導軌），可升級和擴展

規格

Technical features

FPI-HR (2X)  Module

FPI-HS Module

Number of channels:

1 or 2 (parallel)

1

Sampling rate:

250 Hz (1 channel)

125 Hz ( 2 channels)

15 kHz

Analog output:

0-5V (optional 4-20 mA) / 16 bits  resolution

0-5V (optional 4-20 mA) / 16 bits  resolution

Analog output delay response:

8ms (1 channel)

16ms (2 channels)

130µs

Connector:

SCA or SCAI Plug and Play intelligent connector

SCA or SCAI Plug and Play intelligent connector

Fiber typology:

MMF 62.5/125 µm

MMF 62.5/125 µm

Strain range

± 1000µ? to ± 5000µ?  sensor depending

± 1000µ? to ± 2500µ?  sensor depending

Strain resolution:

± 0.01%

0.03% to 0.05%

Temperature range:

R1: -40°C to 300°C ± 1°C

R4: 25°C to 45°C ± 0.25°C

R5: -10°C to 120°C ± 0.40°C

n/a

Temperature resolution:

0.01°C

n/a

Pressure range:

0 to 2 psig ± 0.5% (FOP-MA)

0 to 1000 psig ± 0.05% (Compact pressure)

0 to 3000 psig ± 2%  (FOP-MHP)

0 to 7000 kPa ± 0.25% (FOP Piezometers)

0 to 2 psig ± 0.5% (FOP-MA)

0 to 1000 psig ± 0.05%  (Compact pressure)

n/a

0 to 7000 kPa ± 0.25% (FOP Piezometers)

Pressure resolution:

±0.05% of full scale

±0.05% of full scale

Displacement range:

0 to ~ 15 mm ± 0.02 mm

n/a

Displacement resolution:

0.002 mm

n/a

Working distance from sensor:

1 km



精度包括再現性（傳感器/模塊交換），重複性和滯後，非線性，標度誤差，偏移誤差，調節器溫度補償誤差。壓力：室溫下的準確度.



Technical specifications

FPI-HR (2X)  Module

 FPI-HS Module

Operating temperature:

10°C to +50°C

10°C to +50°C

Storage temperature:

-30°C to +80°C

-30°C to +80°C

DC Power:

24V

24V

Power consumption

5 Watts

12 Watts

Dimension (HxWxD):

114.5 x 303.5  x 365.7 mm

114.5 x 303.5  x 365.7 mm

Weight:

7 kg

7 kg

Communication / via EVO chassis

USB 2.0

USB 2.0 for acquisition rate up to 5 kHz

Communication / TS 35 DIN RAIL

RS-232 & RS-485 + Analog output

RS-232 & RS-485 + Analog output (SMA)                  for acquisition rate > 5 kHz

LED

Sensor signal and communication diagnostic



Chassis & Rack Mount

Technical features

EVO-SD-2 Chassis

EVO-SD-5 Chassis

EVO-RM-8 Rack-Mount

Communication:

USB

USB

USB

Data logging:

Via computer

Via computer

Via computer

Number of modules:

Up to 2

Up to 5

Up to 8

Power supply:

24 VDC 70 W

24 VDC 70 W

24 VDC 150 W

Evolution software:

Included

Included

Included

Maximum rate of acquisitionb:

5k samples / sec. total

5k samples / sec. total

5k samples / sec. total

Dimensions:

W: 133 x H: 177 x D: 156mm

W: 269 x H: 177 x D: 156mm

W: 483 x H: 132 x D: 175mm

除以機箱上連接的FPI模塊的數量。模擬輸出可直接在讀取模塊上使用，提供完整的採集速率;例如插入模擬的FPI-HS速率為15k採樣/秒
