SM-5 Series Surface Mount Vibrating Wire Strain Gauge
SM-5振弦式應變儀專為監測應變變化而設計，可在材料的彈性模量已知時進行應力評估.
描述

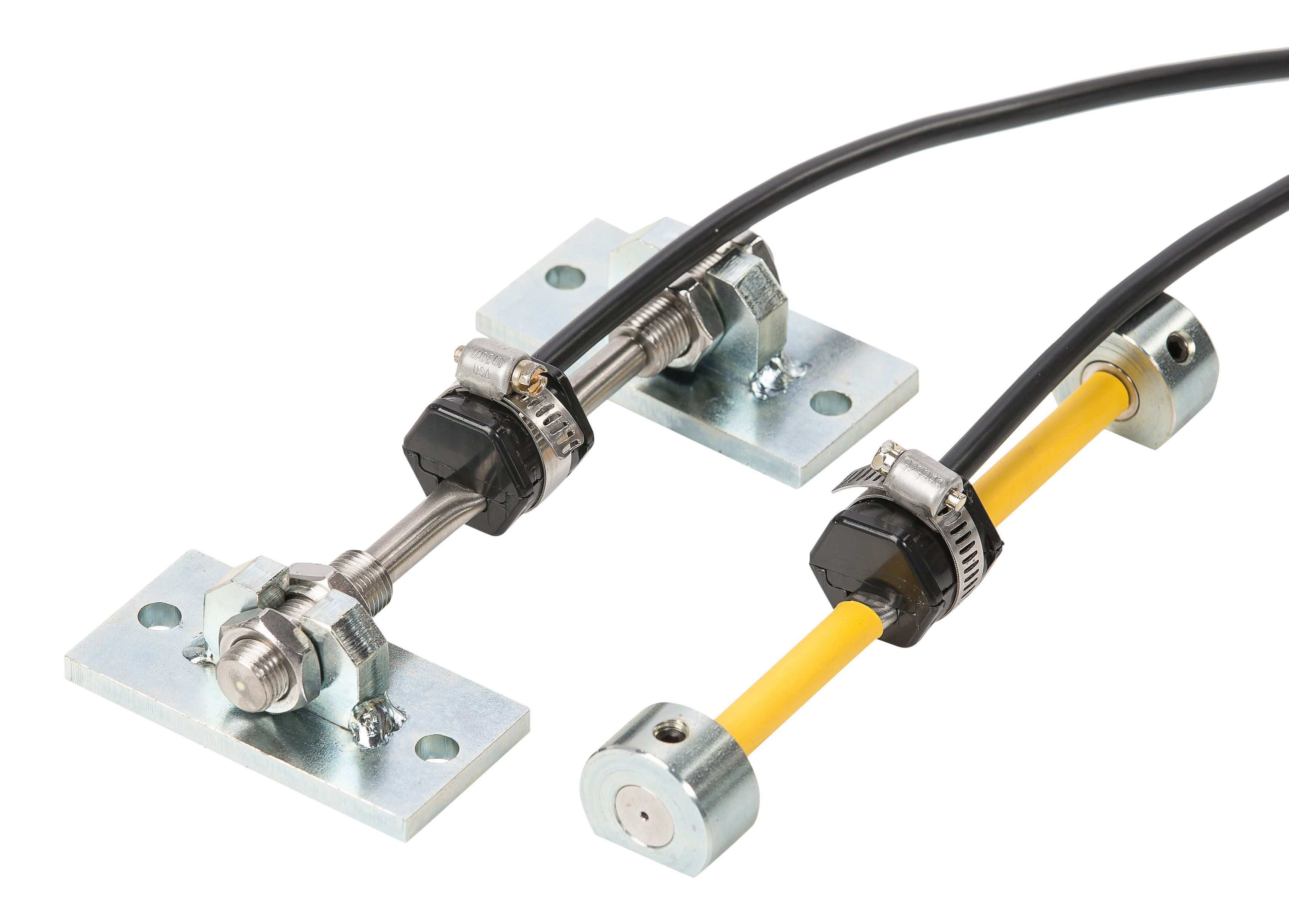

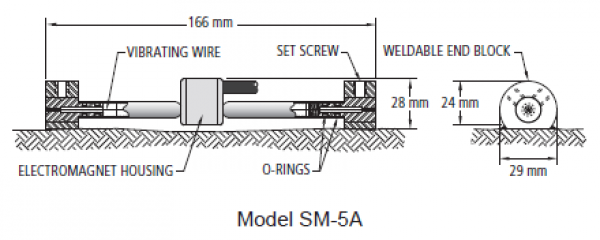

SM-5由兩個末端部分組成，由一根保護一段鋼絲的管子連接。一個電磁鐵被放置在位於管中心的防護罩內。施加在應變儀上的外力改變了電線的張力，從而改變了電磁鐵讀取的電線的共振頻率。 SM-5振弦應變儀有兩種型號：SM-5A和SM-5B ，它們的機械支撐不同。兩種模型都在兩個錨塊之間穿線。緊固螺絲SM-5A和六角螺母緊固SM-5B.
除非另有說明，否則儀表張力在出廠時已在中檔範圍內進行了調整，並且可以稍後由用戶根據反向應變方向進行修改。內置的壓縮彈簧可補償導線張力，並有助於使SM-5成為非常合規的量規。儀器內置的熱敏電阻提供溫度對材料影響的信息.
安裝:
SM-5應變計設計用於快速簡便的安裝，同時提供多種可能性:
焊接在結構上的錨塊
將錨塊焊接到螺栓或短的鋼筋上??，準備用螺栓連接，灌漿或焊接到擴展殼上
一個設置工具，拿著一個啞規，允許兩個錨塊精確定位.
規格
MODEL SM-5A, SM-5B Range 3000 με Accuracy +/- 0.5% F.S. Resolution with MB-3TL 1 μ? (min.) Operating temperature −20 to +80°C Active gauge length 149 mm (SM-5A)
129 mm (SM-5B)
Thermistor 3kΩ (see model TH-T) Coil resistance 144 Ω Thermal coefficient 11 ppm / °C Electrical cable IRC-41A, IRC-41AP (optional)
