TRI-MOD-S – Rock Pressuremeter
TRI-MOD-S岩石壓力計（柔性膨脹計）是一種可靠而有效的工具，用於現場測量非常堅硬的土壤和岩石的強度和應力 - 應變特性
描述
TRI-MOD-S岩石壓力計（柔性膨脹儀）是一種可靠而有效的工具，用於現場測量非常堅硬的土壤和岩石的強度和應力 - 應變特性。它快速而經濟地提供了大量的數據，涵蓋了現場岩土工程條件的變化.

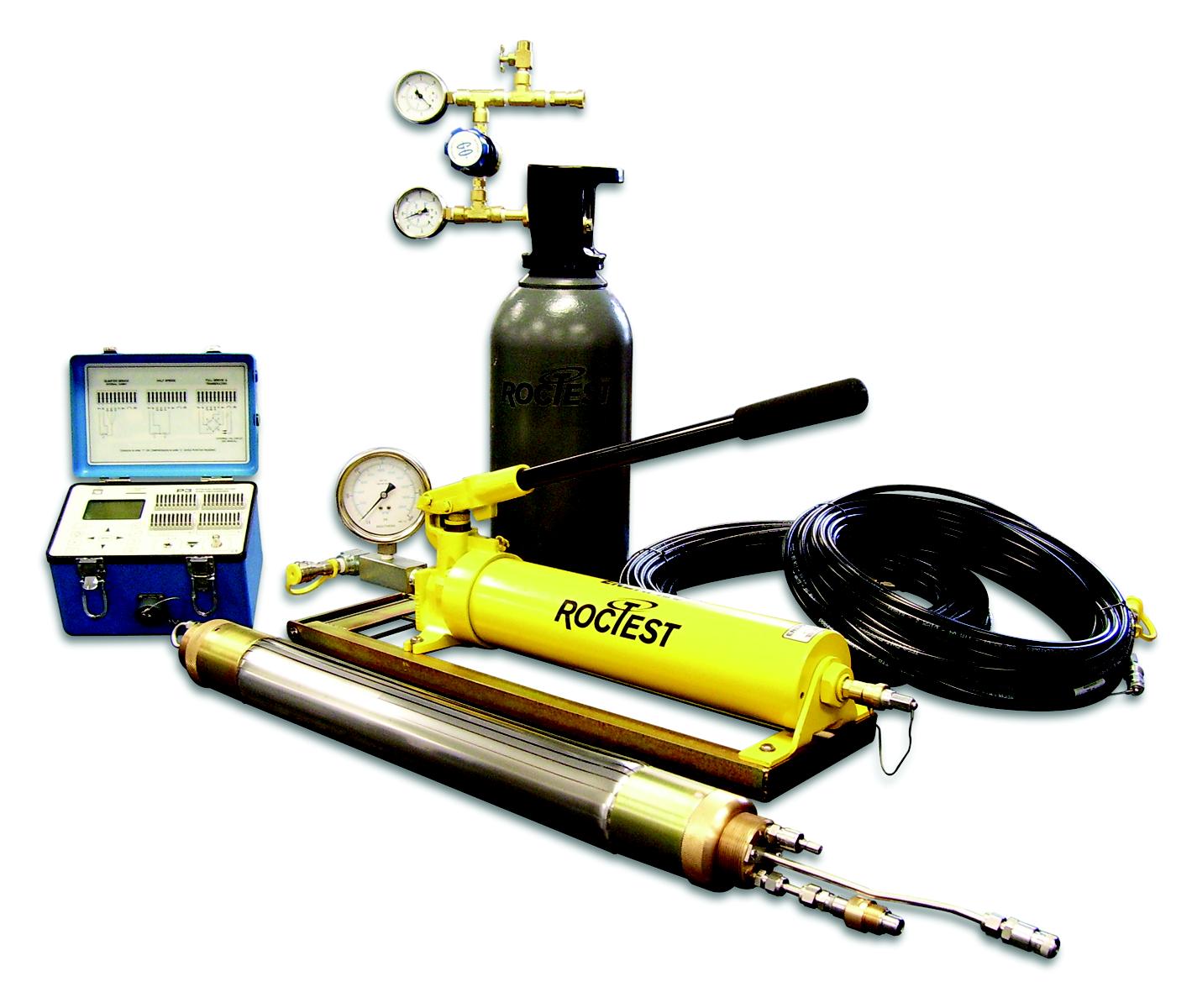

TRI-MOD-S由以下組件組成:
探頭：一個單獨的圓柱形電池用6個應變儀和懸臂液壓充氣，並裝有可充氣的金屬護套
液壓手動泵
氣動氣缸用於放氣探針
數據記錄儀
油管和電纜
兩個校準管
探頭放置在預鑽孔的測試深度。應力控制用於運行測試。對探頭施加相同的壓力增量並保持恆定一分鐘。在每個壓力步驟達到後30和60秒記錄直徑變化。可以執行卸載/重新加載循環.
通過繪製3個儀器直徑或其平均值與壓力的變化來獲得原位應力 - 應變曲線.
用於計算沉降的變形E的模量由下式給出:
E = (1 + n) (ΔP/ΔR) R
where: n = Poisson’s ratio
ΔP = Corrected increase in pressure
ΔR / R = Relative change of radius
在較軟的材料中，極限壓力PL是對應於初始空腔的體積的壓力的壓力
TRIMOD-S是一個完整的套件，包括探頭，液壓手動泵，用於放氣探頭的氣動缸，數據記錄器，管道和電纜以及兩個校準管.
規格
PROBE
Diameter (min.) :
73 mm
Diameter (max.) :
76.2 mm at 20 000 kPa
82.0 mm at 10 000 kPa
Working pressure (max.) :
20 000 kPa (3000 psi)
Length of inflatable sheath :
490 mm
Typical sheath inertia :
600 kPa
HYDRAULIC PRESSURE GAUGE
Range :
20 000 kPa
Accuracy :
1% F.S.
DIGITAL READOUT
P-3 Vishay strain indicator with selector switch
Resolution of diametrical change:
Better than 0.01 mm
訂購訊息
TRIMOD-S是一個完整的套件，包括探頭，液壓手動泵，用於放氣探頭的氣動缸，數據記錄器，管道和電纜以及兩個校準管.
